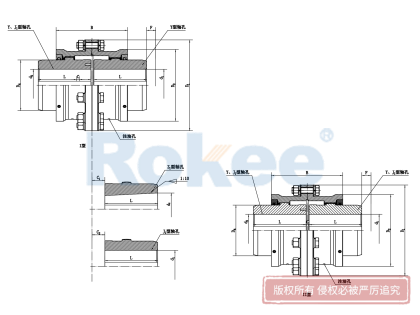

WG鼓形齿式联轴器

WG鼓型齿联轴器的总体特性与其他鼓型齿类似，但是采用更大模数设计，一般可以传递更大的扭矩。

型号	公称转矩 N ·m	许用转速 rpm	轴孔直径 d₁、d₂、d_z	轴孔长度L		D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	C₂	质量 kg		转动惯量 kg ·m²
型号	公称转矩 N ·m	许用转速 rpm	轴孔直径 d₁、d₂、d_z	Y	J₁、Z₁	D	D₁	D₂	D₃	D₄	B	B₁	F	I	Ⅱ	C₁	C₂	I	Ⅱ	I	Ⅱ
WG1	800	7500	12,14	32	一	122	115	98	88	60	116	100	30	30		一	一	5.6	4.86	0.008	0.0063
			16,18,19	42	一									20	14	一	一
			20,22,24	52	一									10	4	一	一
			25,28	62	44									3	3	19	18
			30,32,35,38	82	60									3	3	23	12
			40,42	112	84									3	3	29	12
WG2	1400	6700	22,24	52	一	150	145	118	108	77	136	104	30	20	4	一	一	9.78	7.48	0.021	0.016
			25,28	62	一									10	3	一	一
			30,32,35,38	82	60									3	3	23	16
			40,42,45,48,50,55,56	112	84									3	3	29	16
WG3	2800	6300	22,24	52	一	170	165	140	125	90	160	108	30	33	7	一	一	16.7	12.2	0.047	0.033
			25,28	62	一									23	3	一	一
			30,32,35,38	82	60									3	3	23	16
			40,42,45,48,50,55,56	112	84									3	3	29	16
			60,63	142	107									3	3	36	16
WG4	5000	5600	30,32,35,38	82	一	200	195	160	145	112	180	116	30	13	3	一	一	25.6	19.6	0.098	0.073
			40,42,45,48,50,55,56	112	84									3	3	29	17
			60,63,65,70,71,75	142	107									3	3	36	17
			80	172	132									3	3	41	17
WG5	8000	5300	30,32,35,38	82	一	225	215	180	168	128	200	126	30	23	3	一	一	35	26.1	0.175	0.126
			40,42,45,48,50,55,56	112	84									3	3	29	19
			60,63,65,70,71,75	142	107									3	3	36	19
			80,85,90	172	132									3	3	41	19
WG6	11200	5000	32,35,38	82	一	245	230	200	185	145	224	134	30	35	5	一	一	51.6	38	0.295	0.213
			40,42,45,48,50,55,56	112	一									5	5	一	一
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100	212	167									5	5	48	20
WG7	16000	4500	32,35,38	82	一	272	265	230	210	160	244	148	30	45	5	一	一	68.6	45	0.53	0.35
			40,42,45,48,50,55,56	112	一									15	5	一	一
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100,110	212	167									5	5	48	20
WG8	22400	4250	55,56	112	一	290	272	245	225	176	272	162	30	29	5	一	一	79.5	55.8	0.71	0.46
			60,63,65,70,71,75	142	107									5	5	38	34
			80,85,90,95	172	132									5	5	43	20
			100,110,120,125	212	167									5	5	48	20
WG9	28000	4000	65,70,71,75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1.05	0.77
			80,85,90,95	172	132									5	5	43	28
			100,110,120,125	212	167									5	5	48	28
			130,140	252	202									5	5	53	28
WG10	45000	3550	75	142	一	355	340	300	280	225	330	196	30	28	5	一	一	158.8	121.8	1.87	1.54
			80,85,90,95	172	132									5	5	43	38
			100,110,120,125	212	167									5	5	48	28
			130,140,150	252	202									5	5	53	28
			160	302	242									5	5	63	28
WG11	63000	3000	85,90,95	172	一	412	385	345	325	256	360	224	40	15	8	一	一	214	167	3.66	2.77
			100,110,120,125	212	167									8	8	51	32
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
WG12	90000	2800	120,125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	6.39	4.75
			130,140,150	252	202									8	8	56	32
			160,170,180	302	242									8	8	66	32
			190,200	352	282									8	8	76	32
WG13	125000	2500	140,150	252	202	490	480	425	400	320	470	272	50	8	8	56	28	390	309	10.44	7.76
			160,170,180	302	242									8	8	66	32
			190,200,220	352	282									8	8	76	32
WG14	180000	2300	160,170,180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	17.46	13.52
			190,200,220	352	282									10	10	78	32
			240,250,260	410	330									10	10	一	10
WG15	250000	2100	160,170,180	302	242	580	一	488	一	400	560	一	50	10	一	68	43	677	一	24.91	一
			190,200,220	352	282									10	一	78	32
			240,250,260	410	330									10	一	一	10
			270	470	380									10	一	一	10
WG16	315000	1900	180	302	242	650	一	560	一	440	600	一	50	12	一	70	63	939	一	43.22	一
			190,200,220	352	282									12	一	80	32
			240,250,260	410	330									12	一	一	12
			280,300	470	380									12	一	一	12
WG17	410000	1800	200,220	352	282	690	一	600	一	460	650	一	50	12	一	70	48	1041	一	56.27	一
			240,250,260	410	330									12	一	一	12
			280,300,320	470	380									12	一	一	12
WG18	500000	1700	220	352	282	750	一	650	一	510	700	一	60	12	一	70	73	1381	一	88.17	一
			240,250,260	410	330									12	一	一	12
			280,300,320	470	380									12	一	一	12
			340,360	550	450									12	一	一	12
WG19	630000	1600	240,250,260	410	330	775	一	690	一	535	745	一	60	12	一	一	12	1526	一	108.8	一
			280,300,320	470	380									12	一	一	12
			340,360,380	550	450									12	一	一	12
WG20	800000	1500	260	410	330	825	一	730	一	580	785	一	60	14	一	一	14	2081	一	164.4	一
			280,300,320	470	380									14	一	一	14
			340,360,380	550	450									14	一	一	14
			400	650	540									14	一	一	14
WG21	900000	1300	280,300,320	470	380	925	一	825	一	620	810	一	60	14	一	一	14	2460	一	242.7	一
			340,360,380	550	450									14	一	一	14
			400,420,440	650	540									14	一	一	14
WG22	1000000	950	320	470	380	950	一	850	一	665	820	一	60	14	一	一	14	2775	一	297	一
			340,360,380	550	450									14	一	一	14
			400,420,440,450,460	650	540									14	一	一	14
WG23	1120000	900	360,380	550	450	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	384.8	一
WG23	1120000	900	400,420,440,450,460,480,500	650	540	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	384.8	一
WG24	1400000	850	380	550	450	1060	一	925	一	730	900	一	70	16	一	一	16	3766	一	477.8	一
			400,420,440,450,460,480,500	650	540									16	一	一	16
			520	800	680									16	一	一	16

在工业传动系统的众多组件中，联轴器作为连接动力源与工作机构的关键部件，直接影响着设备运行的稳定性、效率与寿命。WG鼓形齿式联轴器凭借其独特的结构设计与优异的性能表现，在冶金、矿山、起重运输等多个重工业领域占据重要地位，成为复杂工况下动力传递的优选方案。它通过精准的齿形啮合实现扭矩传递，同时具备良好的位移补偿能力，为工业生产的连续运行提供了坚实保障。

WG鼓形齿联轴器的核心优势源于其科学的结构设计。该类型联轴器主要由内齿圈、外齿轴套、端盖及密封装置等部分构成，其中特色的便是外齿轴套的鼓形齿结构——齿顶呈鼓状，齿面为圆弧形态，且齿侧间隙大于普通直齿联轴器。这种设计使得联轴器在运行时，即便两轴存在径向、轴向或角位移偏差，鼓形齿与内齿圈的啮合接触点也能灵活调整，确保齿面载荷分布均匀，有效避免了直齿联轴器在角位移条件下出现的齿端棱边挤压、应力集中等问题。数据显示，当径向位移为零时，WG鼓形齿式联轴器的许用角位移可达1°30′，相较于传统直齿联轴器提升50%，能更好地适应工业设备在安装与运行过程中产生的轴线偏差。

优异的性能参数是WG联轴器适配复杂工况的基础。在承载能力方面，其齿面接触面积大，配合高强度合金钢材质与渗碳淬火工艺处理，能传递较大扭矩，扭矩范围可覆盖710N·m至3150kN·m，轴径适配范围从12mm到400mm，可满足不同规格设备的传动需求。在传动效率上，得益于精准的齿形设计与良好的润滑配合，其传动效率高达99.7%，能有效减少动力损耗，提升能源利用效率。同时，鼓形齿的平稳啮合特性使其运行噪声更低，相较于其他类型联轴器更适合对运行环境有一定要求的场所。此外，密封装置的合理配置能有效阻挡灰尘、杂质侵入，防止润滑剂泄漏，进一步提升了联轴器在恶劣工业环境中的耐用性。

为适配不同行业的特殊需求，WG型联轴器形成了多元化的产品体系。基础型WG联轴器结构紧凑、转动惯量小，广泛应用于减速机与电机的连接，如冶金行业的轧机主传动系统；带制动盘的WGP型与带制动轮的WGZ型则分别适配盘式制动与鞋式制动场景，在需要频繁启停或精确制动的起重设备中发挥重要作用，保障作业安全；接中间轴的WGT型通过增设中间套，解决了长距离转矩传递难题，适用于大型化工装置反应釜与驱动电机的连接、船舶推进轴系等场景；垂直安装的WGC型则专门针对90°±15°的垂直轴线传动设计，在塔式起重机回转机构等特殊布局设备中表现出色。多元化的型号体系让WG鼓形齿式联轴器能够覆盖12个以上行业领域，满足不同工况下的个性化传动需求。

在实际工业应用中，WG鼓形齿式联轴器的可靠性得到了充分验证。在冶金行业的热轧带钢生产线中，它连接轧辊与减速机，承受轧制过程中的巨大扭矩与振动，同时补偿轧辊的轴向窜动，保障生产线连续运行；在矿山开采现场，破碎机与电机通过WG鼓形齿式联轴器连接，即便在粉尘多、冲击载荷大的恶劣环境下，仍能稳定传递动力，确保矿石破碎作业的高效开展；在港口起重设备中，带制动盘的型号与制动装置精准配合，实现重物起升与降落的平稳控制，避免出现过冲或溜车隐患。这些应用场景充分证明了WG鼓形齿式联轴器在重载、恶劣环境下的稳定传动能力。

合理的安装与维护是延长WG型鼓形齿式联轴器使用寿命的关键。安装时需关注轴系对中精度，通过专业工具完成粗对中与精对中操作，避免因轴线偏差过大增加附加载荷；运行过程中，需定期检查润滑状态，根据工况需求及时补充或更换润滑脂、润滑油，确保齿面啮合顺畅，减少摩擦磨损；同时要定期检查密封装置的完整性、螺栓紧固情况以及齿面磨损状态，发现问题及时处理，避免故障扩大。遵循科学的维护规范，能让联轴器的性能得到充分发挥，进一步提升传动系统的运行可靠性。

随着工业自动化水平的提升，传动系统对部件的精准性、可靠性与适配性提出了更高要求。WG鼓形齿联轴器凭借其良好的位移补偿能力、高承载扭矩、平稳运行等优势，不断适配新能源、高端装备制造等新兴领域的发展需求。其标准化的型号体系与灵活的适配能力，使其在工业传动领域的应用前景持续拓展。作为工业传动的可靠核心，WG联轴器将继续为各类工业设备的高效、稳定运行提供有力支撑，推动工业生产朝着更高效、更可靠的方向发展。
